Cristalografía: qué es, historia, tipos y aplicaciones en la ciencia moderna

La cristalografía es la ciencia que estudia la estructura interna y externa de los cristales, es decir, cómo se ordenan los átomos o moléculas dentro de un sólido. El término proviene del griego krystallos (“cristal”) y graphein (“escribir” o “describir”).

Un cristal no es solo una forma bonita: es un sólido cuyos átomos están dispuestos en un patrón tridimensional repetitivo. Este orden determina sus propiedades físicas, químicas y ópticas. Por ejemplo, el diamante y el grafito están formados solo por átomos de carbono, pero la disposición atómica es distinta, lo que explica por qué uno es extremadamente duro y el otro blando.

La cristalografía moderna utiliza técnicas avanzadas como la difracción de rayos X, la microscopía electrónica o la cristalografía de neutrones para analizar materiales con una precisión a nivel atómico.

El estudio de los cristales tiene siglos de historia, aunque la cristalografía como ciencia se consolidó en el siglo XX. Su evolución refleja el avance de la física, la química y la tecnología.

Los inicios de la cristalografía: geometría y simetría

Los primeros estudios se remontan al siglo XVII, cuando Nicolas Steno observó que los cristales del mismo mineral siempre mantenían los mismos ángulos entre sus caras. Más adelante, René Just Haüy, considerado el “padre de la cristalografía moderna”, propuso que los cristales estaban formados por la repetición ordenada de unidades elementales, lo que anticipaba la idea de la celda unidad.

El descubrimiento de las redes cristalinas

En el siglo XIX, August Bravais describió las redes cristalinas posibles en el espacio tridimensional, estableciendo las bases matemáticas de la estructura cristalina. Identificó 14 tipos de redes, conocidas como las redes de Bravais, que aún se utilizan hoy en día.

La revolución de los rayos X

En 1912, Max von Laue descubrió la difracción de rayos X por cristales, demostrando que los átomos están dispuestos en un patrón regular. Poco después, William Henry Bragg y William Lawrence Bragg desarrollaron la ley de Bragg, que permite calcular la posición de los átomos a partir del patrón de difracción. Este avance marcó el nacimiento de la cristalografía de rayos X, y los Bragg recibieron el Premio Nobel en 1915.

Siglo XX y XXI: la cristalografía moderna

En el siglo XX, la cristalografía permitió determinar la estructura del ADN, un descubrimiento crucial en biología molecular. En la actualidad, la disciplina se ha expandido con la cristalografía electrónica, la cristalografía computacional y la criomicroscopía electrónica, que permiten estudiar materiales no cristalinos o biológicos con enorme detalle.

La cristalografía se ha diversificado en varias ramas, según la técnica empleada para estudiar los cristales o el tipo de material analizado.

Cristalografía de rayos X

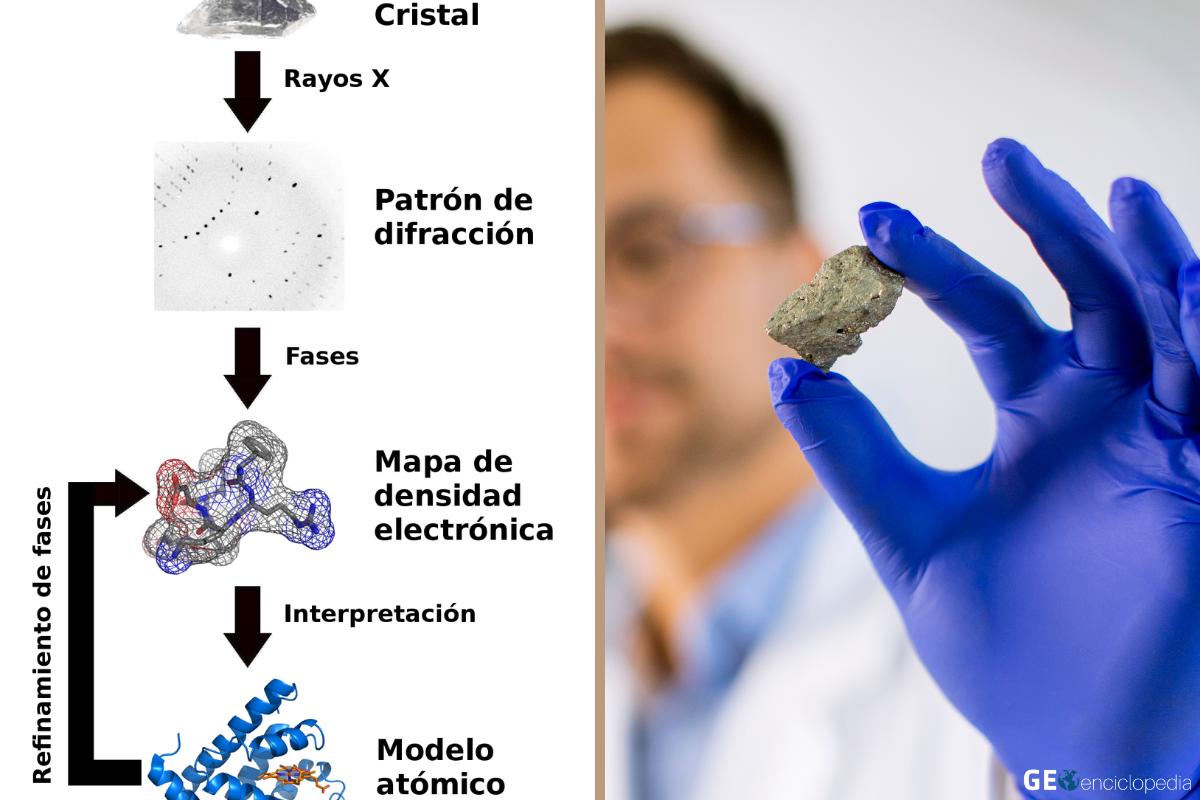

Es la técnica más utilizada y una de las más importantes en la ciencia. Consiste en hacer incidir rayos X sobre un cristal y analizar el patrón de difracción que producen al interactuar con los átomos. A partir de estos datos se reconstruye la posición de los átomos dentro del cristal. Esta técnica ha sido clave para descubrir la estructura del ADN, la hemoglobina y numerosas proteínas.

Cristalografía de neutrones

En lugar de rayos X, se utilizan neutrones. Es especialmente útil para determinar la posición de los átomos ligeros, como el hidrógeno, y para estudiar materiales magnéticos.

Cristalografía electrónica

Emplea electrones acelerados en lugar de rayos X. Es ideal para materiales muy pequeños o finos, y se aplica en nanotecnología y ciencia de materiales. La microscopía electrónica de transmisión (TEM) es una de las herramientas más usadas en esta área.

Cristalografía computacional

Aprovecha modelos matemáticos y simulaciones informáticas para predecir estructuras cristalinas o interpretar datos experimentales. Es fundamental para el diseño de nuevos materiales y fármacos.

Los cristales se organizan en estructuras tridimensionales periódicas, conocidas como redes cristalinas. Estas redes describen cómo se repite la unidad básica (la celda unidad) en el espacio.

Los siete sistemas cristalinos

Existen siete sistemas cristalinos fundamentales, clasificados según la simetría de sus ejes y ángulos:

1. Cúbico
2. Tetragonal
3. Ortorrómbico
4. Romboédrico o trigonal
5. Monoclínico
6. Triclínico
7. Hexagonal

Cada sistema agrupa diferentes tipos de redes de Bravais, que suman un total de 14 posibles configuraciones espaciales.

Ejemplos de estructuras cristalinas

• Cuarzo (SiO₂): sistema trigonal.
• Sal común (NaCl): sistema cúbico.
• Diamante (C): estructura cúbica centrada en las caras.
• Grafito (C): estructura hexagonal.

Estas diferencias estructurales determinan propiedades como la dureza, la conductividad o el punto de fusión. Aquí puedes leer acerca de las Propiedades de los minerales.

La cristalografía tiene aplicaciones en casi todas las áreas de la ciencia y la tecnología. Su impacto abarca desde la biología molecular hasta la ingeniería de materiales.

En biología y medicina

La cristalografía de rayos X de proteínas permite conocer la forma tridimensional de biomoléculas como enzimas, anticuerpos o receptores celulares. Esta información es esencial para el diseño de fármacos y terapias personalizadas. Gracias a esta técnica se descubrió la estructura del ADN, hito que cambió la biología moderna.

En química y farmacología

Se usa para identificar y caracterizar compuestos químicos, determinar la pureza de materiales y estudiar enlaces atómicos. Las industrias farmacéuticas dependen de la cristalografía para optimizar moléculas y entender cómo interactúan con sus blancos biológicos.

En física y ciencia de materiales

La cristalografía permite estudiar superconductores, semiconductores, metales y cerámicas. Es crucial en el desarrollo de microchips, pantallas LCD, paneles solares y nanomateriales.

En geología y medio ambiente

Ayuda a identificar minerales, analizar rocas y comprender los procesos de formación del planeta. También se usa en la investigación de materiales sostenibles y reciclables.

El avance de la cristalografía depende en gran medida de la tecnología disponible. Hoy existen instrumentos de altísima precisión capaces de revelar la posición de los átomos con una exactitud sorprendente.

Difractómetros

Son los equipos principales en cristalografía de rayos X. Emiten rayos que inciden sobre el cristal, registrando los patrones de difracción. Con programas como SHELX o CCP4, se analizan los datos para reconstruir la estructura atómica.

Microscopios electrónicos

Los microscopios electrónicos de transmisión (TEM) y de barrido (SEM) permiten observar estructuras a escalas nanométricas. Son esenciales en cristalografía electrónica y nanotecnología.

Métodos computacionales

Las simulaciones y el modelado molecular son herramientas cada vez más utilizadas. Permiten predecir estructuras, estudiar materiales imposibles de cristalizar o combinar resultados experimentales con modelos teóricos.

La cristalografía es una ciencia clave para entender la materia desde sus cimientos. Desde los antiguos estudios de simetría hasta las modernas técnicas de difracción y modelado, esta disciplina ha revolucionado nuestra comprensión de la estructura atómica de los materiales. Gracias a ella, se han logrado avances en medicina, tecnología, energía y medio ambiente. El futuro de la cristalografía se perfila aún más prometedor, con la integración de inteligencia artificial y computación cuántica, abriendo nuevas puertas al conocimiento y la innovación científica.
